DIPLEXOR 617-220 MHz/ 2300-2700 MHz, 200 W, -161dBc Conector 4.3-10, IP67.
Descripción

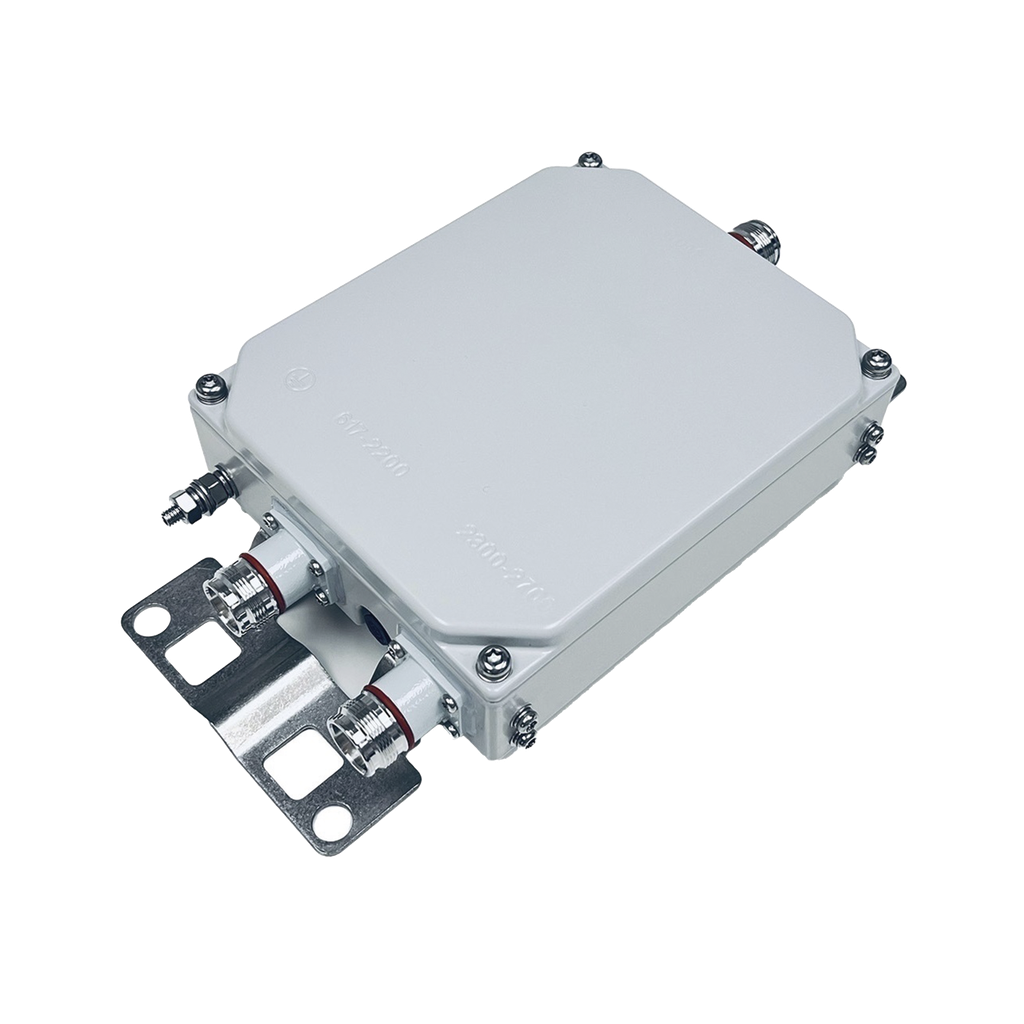

Microlab BK-693E es un diplexor que permite la combinación y separación de señales en bandas inalámbricas de 617-2180 MHz y 2300-2700 MHz. Para minimizar la interacción de bandas, las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia. La atención al diseño mecánico garantiza una baja intermodulación pasiva garantizada. El diplexor permite una combinación o división eficiente de las bandas celulares estándar para su uso en una red celular coaxial distribuida para interiores o D-RAN.
La configuración de montaje dual para aplicaciones MIMO 2×2 está disponible como BK-693EW
Características
- Inyecte BRS y WCS en redes DAS y Small Cell multibanda
- PIM bajo garantizado
- Aislamiento de entrada de 50 dB
- 200 W por puerto
- Clasificación IP67
- Pérdida mínima de inserción de RF
- RoHS
- 4.3-10 Conectores
Especificaciones
| Frecuencia: | Puerto 1: 617-960/1695-2200 MHz |
| Puerto 2: 2300-2700 MHz | |
| PIM: | -161 dBc (-118 dBm) min. |
| (Prueba 2x +43dBm @ Ambiente) | |
| Pérdida por retorno: | 19 dB mínimo |
| Aislamiento: | 50 dB mínimo |
| Pérdida por inserción: | 0.5 dB máximo, 0.2 dB típico |
